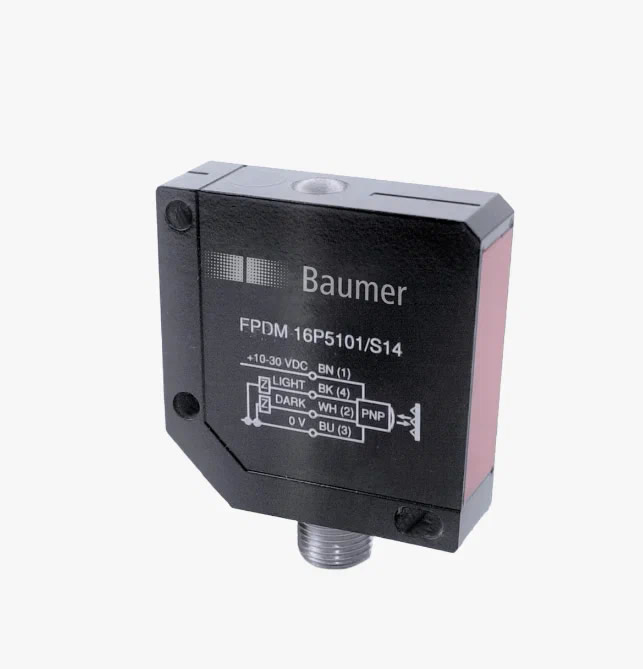

Датчик FPDM 16P5101/S14

Устройство относится к категории ретрорефлекторных датчиков — оно фиксирует объекты за счёт отражения излучения от специального отражателя. В качестве источника света используется импульсный светодиод красного спектра, длина волны которого составляет 660 нм. Конструкция предусматривает поляризационный фильтр, а также функцию подавления взаимного влияния датчиков — это исключает ложные срабатывания при плотной установке нескольких устройств рядом.

Рабочие диапазоны:

• номинальная дальность обнаружения (Sn) — 8,5 м;
• фактическая дальность (Sb) — 7,3 м.

Для удобства настройки и контроля состояния предусмотрен световой индикатор: при загрязнении линзы или нарушении юстировки он начинает мигать. Индикация выполнена на базе жёлтого светодиода. Регулировка чувствительности конструкцией не предусмотрена.
Электрические характеристики:

• диапазон питающего напряжения (+Vs): 10–30 В постоянного тока;
• максимальное потребление тока (без нагрузки): 36 мА;
• типовое потребление тока: 26 мА;
• падение напряжения (Vd): менее 1,8 В;
• время срабатывания и отпускания: менее 1 мс;
• выходной ток: до 200 мА;
• тип выхода: PNP;
• режим работы: переключение по свету/темноте;
• защита от короткого замыкания: есть;
• защита от обратной полярности: есть.

Механические параметры:

• форма корпуса: прямоугольная;
• материал корпуса: литой цинк;
• лицевая часть (оптический блок): PMMA;
• габариты: ширина/диаметр — 15,4 мм, высота/длина — 50 мм, глубина — 50 мм;
• тип подключения: разъём M12 на 4 контакта.

Условия эксплуатации:

• рабочий температурный диапазон: от −25 до +65 °C;
• степень защиты: IP67 — устройство устойчиво к воздействию влаги и пыли, подходит для применения в сложных производственных средах.
