Источник бесперебойного питания Eaton 9130

В современных энергосистемах нередко случаются сбои: скачки и просадки напряжения, отклонения частоты, высокочастотные помехи, а порой и полное отключение питания. Такие нарушения способны привести к поломке техники и утрате данных. Эффективным способом минимизировать риски выступает использование ИБП — и модель Eaton 9130 здесь выступает как сбалансированное решение, отвечающее ключевым требованиям к устройствам резервного электропитания.

Назначение Eaton 9130 — не только обеспечить резервное питание при пропадании напряжения в сети, но и стабилизировать параметры электропитания в штатном режиме. Важное преимущество устройства — наличие разъёма для подключения внешнего байпаса. Благодаря этой функции можно выполнять техобслуживание или замену аккумуляторов, не прерывая подачу питания на подключённую нагрузку. Кроме того, встроенный байпас помогает оптимизировать энергопотребление: при стабильных параметрах сети устройство переключается в соответствующий режим, снижая потери.

Ключевые параметры ИБП Eaton 9130

Модель представлена в линейке мощностей от 700 до 3000 ВА — это позволяет подобрать конфигурацию под конкретные задачи.

• Номинальное напряжение: 220-240 В.
• Рабочий диапазон входного напряжения: 160 — 276 В AC (при коэффициенте мощности нагрузки 0,7).
• Допустимый диапазон частоты: 45–65 Гц (поддержка сетей 50/60 Гц).
• Коэффициент мощности: 0,9.
• Точность стабилизации напряжения: в пределах ±3 % от номинального значения.
• Поддержание частоты: с отклонением не более ±3 Гц, в режиме онлайн.
• Крест‑фактор: 3:1 — подходит для нагрузок с импульсным характером потребления.
• Условия эксплуатации: рабочая температура — от 0 до +40 °C, относительная влажность — в диапазоне 5–90 % (без конденсации).
• Акустический комфорт: уровень шума — менее 50 дБ, что допустимо для установки в офисных и технических помещениях.
• Монтаж: в комплект входят направляющие для установки в стандартную стойку.
• Система контроля: предусмотрено полное самотестирование для своевременного выявления возможных отклонений.
• Принцип работы: топология онлайн с двойным преобразованием напряжения — гарантирует непрерывную подачу качественного электропитания без задержек при переходе на аккумуляторы.

В ИБП Eaton 9130 реализована фирменная технология Eaton ABM, которая существенно повышает эффективность работы аккумуляторных батарей. За счёт продуманной трёхступенчатой схемы заряда система не просто восполняет ёмкость аккумуляторов, а грамотно управляет процессом подзарядки — это позволяет увеличить срок службы батарей примерно на 50 % по сравнению с решениями других производителей.

Для объектов, где критически важно длительное автономное питание, предусмотрена возможность наращивания энергозапаса: к ИБП можно подключить внешние аккумуляторные модули через специализированный разъём. При этом подключение дополнительных батарей выполняется без прерывания питания нагрузки — такой подход заметно повышает отказоустойчивость всей системы.

Модель Eaton 9130 Powerware также отличается широкими возможностями удалённого контроля и интеграции в автоматизированные системы. С помощью дополнительного адаптера можно организовать дистанционное управление ИБП: мониторинг и настройка доступны через интернет по протоколу SNMP либо в составе промышленных АСУ. Это даёт возможность оперативно реагировать на изменения параметров электросети и состояния самого устройства, не находясь непосредственно рядом с оборудованием.

Модификации исполнения источников бесперебойного питания Eaton 9130

Корпус UPS Eaton 9130 выполняется в двух модификациях: напольного и для установки в 19" стойку, что особенно удобно для применения в серверных и подобных им архитектурах.

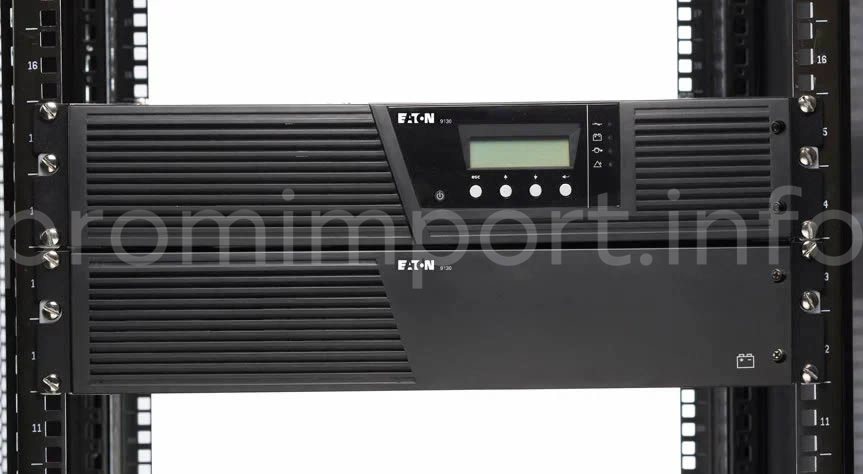

ИБП Eaton 9130 смонтирован на стойке

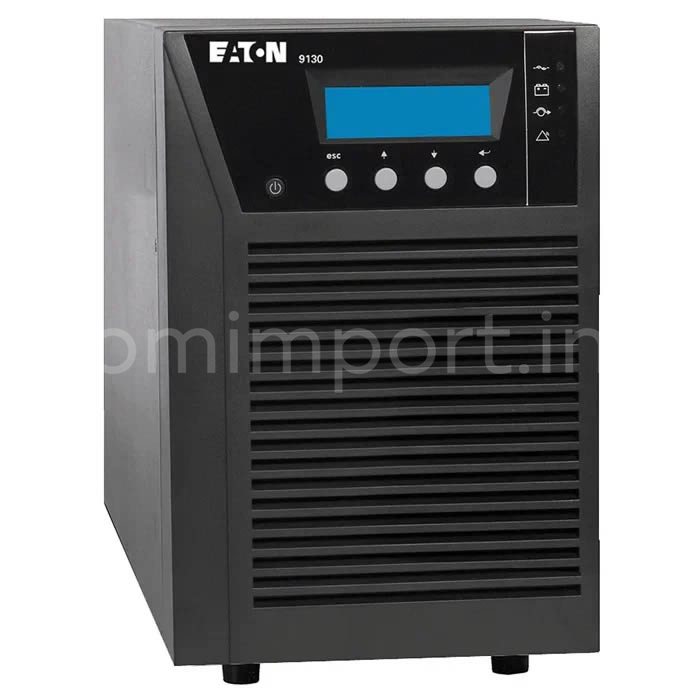

Eaton 9130 в напольном исполнении

ИБП Eaton 9130 доступен в двух конструктивных вариантах — это даёт гибкость при интеграции устройства в разные типы помещений и инфраструктуры. Первый вариант — напольная версия: она оптимальна для объектов, где нет серверных стоек, но требуется надёжная защита оборудования. Второй вариант — исполнение под монтаж в 19‑дюймовую стойку: такая модификация особенно востребована в дата‑центрах, телекоммуникационных узлах и других ИТ‑инфраструктурах, где важна компактность и упорядоченность размещения техники.

Сравнительные параметры исполнений Eaton 9130:

Такая унификация ключевых параметров (мощности, типов разъёмов) позволяет сохранять единый подход к проектированию электропитания вне зависимости от выбранного форм‑фактора. При этом различия в габаритах и массе отражают специфику монтажа: напольная версия рассчитана на автономное размещение, а стоечная — на плотную интеграцию в стандартную телекоммуникационную инфраструктуру.

Подбор мощности и оценка времени автономной работы Eaton 9130

Продолжительность резервного питания напрямую зависит от суммарной мощности подключённой нагрузки и ёмкости аккумуляторной системы ИБП. При проектировании важно закладывать запас времени, достаточный для корректного завершения рабочих процессов или запуска резервного генератора — иначе даже надёжный ИБП не спасёт от потери данных при длительном отключении сети.

Время автономной работы от встроенных и внешних батарейных модулей (ВБМ):

Из таблицы видно: напольная версия обеспечивает более длительное резервирование при сопоставимых условиях — это связано с тем, что в её корпусе размещается бóльшая ёмкость внутренних аккумуляторов. При добавлении внешних модулей разница между исполнениями постепенно сглаживается, однако напольная конфигурация сохраняет преимущество на всём диапазоне нагрузок.

Практический вывод: при нагрузке 75 % и только внутренних батареях устройство даёт от 8 до 12 минут — этого достаточно для штатного завершения работы сервера, но маловато для ожидания генератора. Установка хотя бы одного ВБМ увеличивает резерв до 34-49 минут, что уже покрывает большинство сценариев восстановления электроснабжения.
